ラジオのイヤホンをアンテナ代わりにする仕組みを自作

イヤホンアンテナとは、イヤホンのコードがアンテナの代わりを果たすもの。イヤホンアンテナ機能を初めて搭載した受信機が登場したのは2000年です。つまり、1999年以前の受信機にはイヤホンをアンテナ代わりに使う機能は存在しません。そこで、受信機を使う時に周囲に気づかれにくくなる、ラジオのイヤホンをアンテナを代わりにする仕組みを自作する方法を紹介しましょう。


イヤホンを「イヤホンアンテナ」に改造する方法


ラジオのイヤホンをアンテナ代わりに使う仕組み

使い慣れた受信機にイヤホンアンテナ機能を追加すれば、ラジオのイヤホンがアンテナ代わりとなって周囲から目立つことなく受信できるようになります。ラジオのイヤホンがアンテナ代わりになる機能の追加といっても受信機本体を改造するのではなく、ラジオのイヤホンのコードに簡単な回路を入れる方法です。

ラジオのイヤホンをアンテナ代わりにする仕組みは、イヤホンから分岐させたコードをアンテナ端子に入力するだけに見えますが、それほど単純な構造ではありません。ラジオのイヤホンをアンテナ代わりに使う仕組みには2つの電子パーツを加えて信号を制御する必要があります。

というのも、アンテナには高周波信号が流れており、ラジオのイヤホンには低周波信号が流れています。このまま分岐してしまうと、ラジオのイヤホンをアンテナ代わりにする仕組みに高周波と低周波の信号が混ざってしまうことになるからです。


ラジオのイヤホンがアンテナ代わりになる仕組み

そこでアンテナ側には、低周波を通さずに高周波を通すコンデンサを取り付け。ラジオのイヤホン側にはコイルを入れて低周波をスルーさせて、高周波をブロックするのです。ラジオのイヤホンを改造するので1つ作れば、他の受信機にもアンテナ代わりに使用できます。

ラジオのイヤホンがアンテナ代わりになる仕組みを自作するための主な部品はイヤホン×1、コイル(1mH)×1、コンデンサ(1000pF)×1、アンテナ端子×1、ケース「SW-50」×1です。

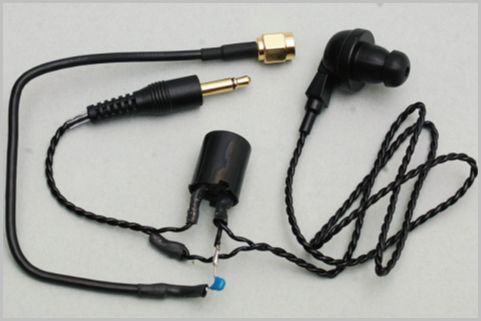

ラジオのイヤホンがアンテナ代わりになる仕組みを自作する方法は、イヤホンコードを切断して分岐。アンテナ端子側には高周波を通すが低周波を通さないコンデンサを、イヤホン端子側には逆の低周波を通すが高周波を通さないコイルを取り付けます。

ケースはこうして取り付けた電子パーツを収めるために使用。サイズは35W×25H×50D㎜なので使用する際は、マジックテープなどで受信機に貼り付けるとよいでしょう。このようにラジオのイヤホンに回路を追加すれば、旧型の受信機にアンテナ代わりになる仕組みを持たせることが可能になるのです。
