ミラーレス一眼を「赤外線カメラ」改造する方法

軍事利用から古文書研究まで、あらゆるジャンルで利用されているのが「赤外線カメラ」です。人間の目には見えない赤外線を捉える赤外線カメラは暗視スコープとしても利用可能。最近では、ドラレコなどでも活用されています。そこで、安価な中古のミラーレス一眼を赤外線カメラに改造する方法を見ていきましょう。


ミラーレス一眼を「赤外線カメラ」改造する方法

ミラーレス一眼を赤外線カメラに改造

今回、赤外線カメラ改造したのはパナソニックのミラーレス一眼「LUMIX DMC-GF3」です。有効画素数1,200万画素と今となっては低めのスペックですが、流通量も多く安価で購入できます。オークションサイトなどでは標準レンズ込みで約1万円ほどで購入可能です。

赤外線カメラ改造に用意するのは、富士フイルムの赤外線透過フィルター「IRフィルター82」(1,500円)です。改造作業は、まずカメラの三脚座周りのネジを4本、両サイドを2本などすべてのネジを取り外します。フラッシュをポップアップさせるとケースを分解できます。

裏パネルには液晶モニター、ジョグダイヤルのフィルムケーブルがあるので作業は慎重に。基板上のネジを2本、CMOSユニットのフィルムケーブルをすべて抜き取ります。表パネルとCMOSユニットをつなぐネジを3本取り外して完全分解です。さらにCMOSユニットを固定しているネジを3本外したらCMOSセンサー単体のみの状態にします。

赤外線カメラ改造はフィルターの交換

赤外線カメラ改造の原理は、センサーの前にある赤外線カットフィルターを、赤外線透過フィルターに交換するだけです。そこで、まずはCMOSセンサーの表面に貼られた赤外線カットフィルターを取り外します。

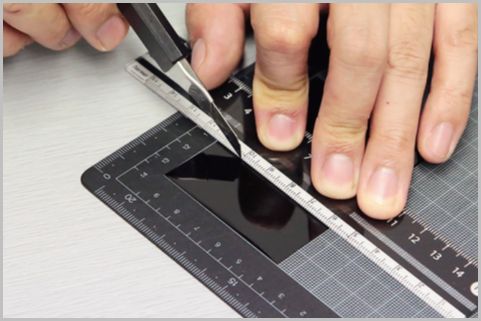

そして、パネルと同じ大きさに切った赤外線透過フィルターを、接着剤や強力両面テープで光が漏れないように固定するのです。赤外線透過フィルターの厚さも揃えておくと、オートフォーカスが利用できます。

あとは分解と逆の手順で元に戻し、通電確認と動作確認をすれば、赤外線カメラ改造は終了です。なお、赤外線カットフィルターを取り外しているので、埃除去機能は使えなくなる点は覚えておいてください。これで暗闇でも赤外線ライトを照射すると、明瞭に映るようになるのです。
